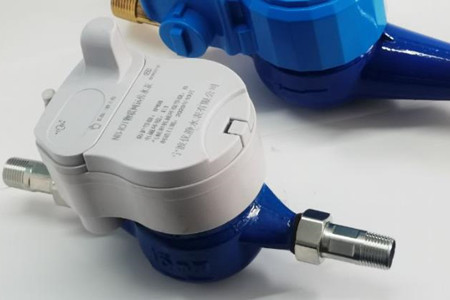

NB-IoT無線遠傳水表

產品型號：LXSY-15W~50W，LXLCY-40W~600W
精度級別：B級或C級/R160
品牌名稱：甬誠/靈泉/JIANGBEI
產品產地：浙江寧波
生產廠家：寧波市江北水表廠
詢價熱線：+86 133 3662 2678

產品詳情

一、視頻實拍

二、產品簡介

　　LXSY-15W~50W、LXLCY-40W~600W系列NB-IoT無線遠傳水表是江北水表廠設計開發的基于NB-IoT窄帶蜂窩技術進行無線通信的低功耗智能遠程傳輸水表。該水表采用分體式設計，電子單元被安裝在一個獨立的全密封腔體內，保留了傳統濕式水表的結構特點，確保了計量精度和靈敏度不受影響。作為自動抄表系統的一部分，這款機電一體化的電子遠傳水表采用了微功耗設計和編碼校驗技術，具備高靈敏度、強抗干擾能力和遠距離傳輸?shù)奶攸c。

　　此類水表具有安全衛生和長壽命的優勢。可配備閥門控制功能，擁有智能預付費水表的優點。同時，可以通過無磁技術實現脈沖信號的輸出。配合智能抄表系統的軟件，能夠?qū)崿F(xiàn)小區內水表數據的智能抄讀，并與結算中心聯網共享數據。

三、產品特點

　　1.采用旋翼式或螺翼可拆卸式結構設計，具備高精度計量性能，始動流量低，便于抄表操作，外觀設計美觀大方；

　　2.符合CJ/T 224-2012《電子遠傳水表》行業標準；

　　3.符合GB/T778-2018《飲用冷水水表和熱水水表》國家標準；

　　4.符合JG/T162-2017《民用建筑遠傳抄表系統》行業標準；

　　5.滿足電子產品在EMC(電磁兼容性)、ESD(靜電放電)和EMI(電磁干擾)方面的要求；

　　6.無線模塊與基表采用分體式安裝，具有良好的互換性，當水表檢定期限到達時，僅需更換基表部分即可；

　　7.電子單元安裝在獨立的全密封腔體內，防水等級達到IP68標準；

　　8.運用先進的數據編碼和校驗技術，提高了通訊的可靠性；

　　9. 水表可以直接與NB-IoT基站通信，無需配置額外的采集器或集中器等抄表設備；

　　10.與上級計算機系統集成，建立遠程自動抄表管理系統，實現抄表和監控的自動化；

　　11.數據周期性上報：可根據用戶的實際使用情況，通過NB-IoT平臺網絡設定小時、日、月的周期性數據上傳，上傳內容包括累計用水量、電池電量、水表狀態及報告周期；

　　12.機械讀數方便：保留原有的基表計數裝置，安裝NB無線模塊后，不會影響任何讀數功能；

　　13.信號穩定：通過NB-IoT基站聯網，并經由核心網絡與水表建立連接，確保信號穩定可靠；

　　14.無需布線，安裝施工非常便捷。

四、NB-IOT窄帶蜂窩技術優勢

　　1.功耗低；

　　2.深覆蓋20dB+增益(與2G相比多穿透一堵墻)；

　　3.低成本，多鏈接(表直接上報數據至基站，無需中間設備轉換)；

　　4.安全性(采用云平臺管理保障客戶數據的安全)；

　　5.網絡可靠性(采用專用網絡保障網絡持續穩定運營)；

　　6.重用現有蜂窩網絡(更快部署時間，更低成本)；

　　7.全球統一標準&漫游。

NB-IOT窄帶蜂窩技術優勢

五、技術參數

　　1.電子性能參數

項目	參數
頻段	800MHz、900MHz
通訊模式	雙工，收發一體
輸出功率	＜23dBm
接收靈敏度	-136dBm
發射電流	＜250mA
接收電流	＜80mA
休眠電流	≤4uA
可視距離	＞20Km
通信協議	CoAP協議
模塊工作溫度	-20℃~+70℃
電池型號及容量	ER26500；8500mAh
電池使用年限	1天上傳1次模式：約6年

　　2.流量技術參數

型號	公稱口徑	量程比	過載流量	常用流量	分界流量	最小流量	最小讀數	最大讀數
	DN	Q?/Q?	Q?	Q?	Q?	Q?
	mm		m3/h				m3
LXSY-15W	15	R80	3.125	2.5	0.05	0.0313	0.00005	99999
		R100			0.04	0.025
		R125			0.032	0.02
		R160			0.025	0.0156
LXSY-20W	20	R80	5	4	0.08	0.05	0.00005	99999
		R100			0.064	0.04
		R125			0.051	0.032
		R160			0.04	0.025
LXSY-25W	25	R80	7.875	6.3	0.126	0.0788	0.00005	99999
		R100			0.101	0.063
		R125			0.081	0.0504
		R160			0.063	0.0394
LXSY-32W	32	R80	12.5	10	0.2	0.125	0.00005	99999
		R100			0.16	0.1
		R125			0.128	0.08
		R160			0.1	0.0625
LXSY-40W	40	R80	20	16	0.32	0.2	0.0005	99999
		R100			0.256	0.16
		R125			0.205	0.128
		R160			0.16	0.1
LXSY-50W	50	R80	31.25	25	0.5	0.3125	0.0005	99999
		R100			0.4	0.25
		R125			0.32	0.2
		R160			0.25	0.1563

型號	公稱口徑	計量等級	過載流量	常用流量	分界流量	最小流量	最小讀數	最大讀數
	DN		Q?	Q?	Q?	Q?	最小讀數	最大讀數
	mm		m3/h				m3
LXLCY-40W	40	B	20	10	0.8	0.2	0.0002	999999
LXLCY-50W	50	B	30	15	3	0.45	0.0002	999999
LXLCY-65W	65	B	50	25	5	0.75	0.0002	999999
LXLCY-80W	80	B	80	40	8	1.2	0.002	999999
LXLCY-100W	100	B	120	60	12	1.8	0.002	999999
LXLCY-125W	125	B	200	100	20	3	0.002	999999
LXLCY-150W	150	B	300	150	30	4.5	0.002	999999
LXLCY-200W	200	B	500	250	50	7.5	0.002	999999
LXLCY-250W	250	B	800	400	80	12	0.002	999999
LXLCY-300W	300	B	1200	600	120	18	0.02	9999999
LXLCY-350W	350	B	1600	800	160	24	0.02	999999999
LXLCY-400W	400	B	2000	1000	200	30	0.02	999999999
LXLCY-500W	500	B	3000	1500	300	45	0.02	999999999
LXLCY-600W	600	B	6000	3000	600	90	0.02	999999999

　　▲ 過載流量(Q?)--要求水表在短時間內能符合最大允許誤差要求，隨后在額定工作條件下仍能保持計量特性的最大流量；

　　▲ 常用流量(Q?)--額定工作條件下的最大流量。在此流量下，水表應正常工作并符合最大允許誤差要求；

　　▲ 分界流量(Q?)--出現在常用流量Q?和最小流量Q?之間、將流量范圍劃分成各有特定最大允許誤差的“高區”和“低區”兩個區的流量；

　　▲ 最小流量(Q?)--要求水表的示值符合最大允許誤差的最低流量；

　　▲ 示值誤差：在水溫0.1℃至30℃范圍內，水表的最大允許誤差在高區(Q?≤Q≤Q?)為±2%，低區(Q?≤Q<Q?)為(±5%)。

　　3.工作環境：水溫0.1～+45℃，濕度0～95%RH；

　　4.工作壓力：≤1.0 Mpa；

　　5.壓力損失：在額定工作條件下的最大壓力損失不超過0.063Mpa；

　　6.環境等級：B級(安裝在室內的固定式水表)；

　　7.電磁環境：E1級(住宅、商業、和輕工業)；

　　8.外殼防護等級：IP68。

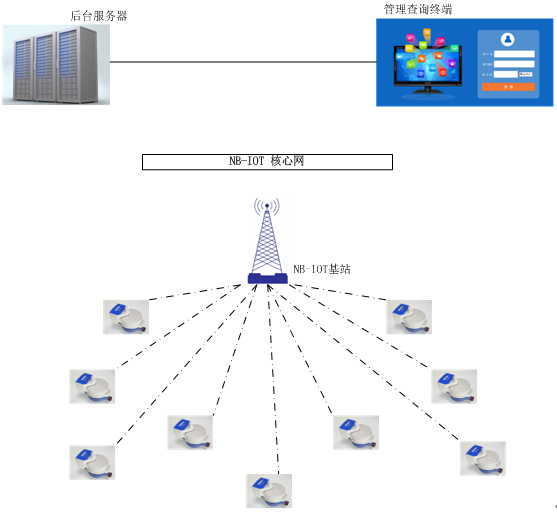

六、全自動組網拓撲圖

七、外形及規格尺寸

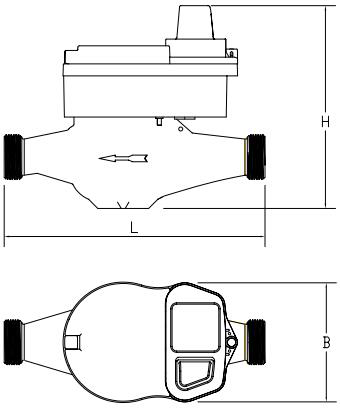

NB-IoT無線遠傳水表規格尺寸表1

型號	公稱口徑	水平式			連接螺紋
	DN	長L	寬B	高H	連接螺紋
	mm	mm			D
LXSY-15W	15	165	90	150	G?B
LXSY-20W	20	195	90	152	G1B
LXSY-25W	25	225	104	175	G1?B
LXSY-32W	32	230	104	175	G1?B
LXSY-40W	40	245	125	210	G2B
LXSY-50W	50	280	125	230	法蘭連接

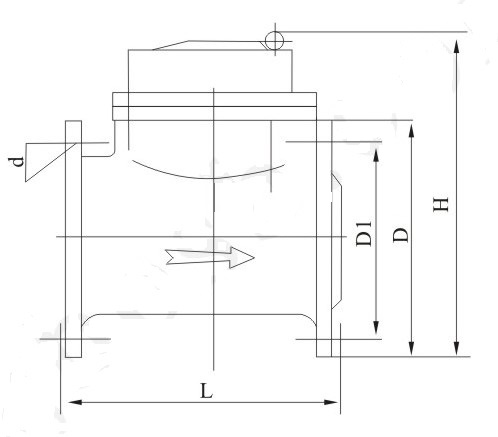

NB-IoT無線遠傳水表規格尺寸表2

型號	公稱口徑 DN	長L	寬B	高H	連接螺紋
型號	mm	mm			法蘭外徑 D	螺栓孔中心圓直徑 D1	連接螺栓
LXLCY-40W	40	200	256	400	165	125	4xM16
LXLCY-50W	50	200	256	400	185	145	4xM16
LXLCY-65W	65	225	276	400	200	160	8xM16
LXLCY-80W	80	250	286	400	220	180	8xM16
LXLCY-100W	100	250	301	400	250	210	8xM16
LXLCY-125W	125	300	346	500	285	240	8xM20
LXLCY-150W	150	350	373	500	340	295	8xM20
LXLCY-200W	200	450	493	730	395	350	12xM20
LXLCY-250W	250	500	516	730	445	400	12xM20
LXLCY-300W	300	500	560	730	520	470	12xM21
LXLCY-350W	350	600	631	830	565	515	16xM24
LXLCY-400W	400	800	785	930	715	650	20xM30
LXLCY-500W	500	1000	865	1030	840	770	20xM33
LXLCY-600W	600	1000	865	1030	840	770	20xM33

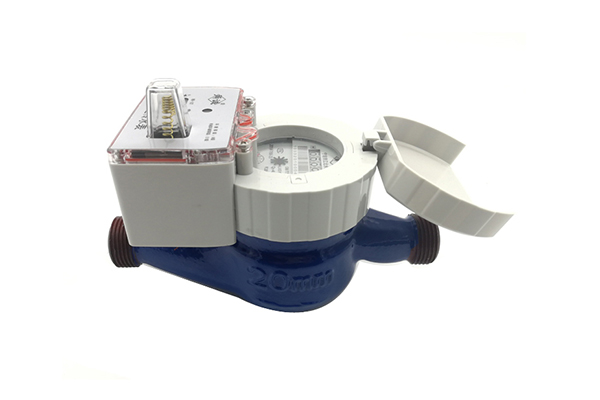

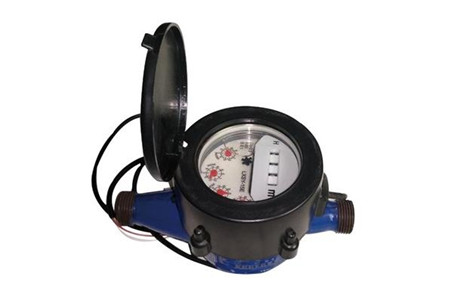

八、有線遠傳水表與無線遠傳水表優缺點對比

序號	對比項目	光電直讀遠傳水表	NB-IoT無線遠傳水表
1	一次抄讀成功率	＞99%	＞98%
2	機電轉換方式	光電直讀式	光電直讀式或脈沖實時式
3	機電轉換誤差	≤1m3	≤1m3或≤1個最小轉換分度值
4	供電方式	總線供電（直流電）	鋰電池供電（DC3.6V；8500mAh）
5	電源使用時間	通過集中器供電，無限制	1天上傳1次模式；約6年
6	靜態電流	＜1mA	≤4uA
7	發射電流	/	＜250mA
8	接收電流	/	＜80mA
9	抄表瞬間電流	＜12mA	/
10	組網方式	較復雜，下行通訊通過有線方式把數據傳到集中器，上行通訊通過GPRS無線方式把集中器的數據傳輸?shù)椒掌鳌?/td>	簡單，水表直接通過NB-IOT無線方式傳輸數據到服務器。
11	組網需配置設備	采集器和GPRS集中器	無設備
12	通訊距離或覆蓋距離	下行通訊約300米；上行無限制。	城區約1～8km，郊區約25km；
13	系統投用周期	較長，水表安裝好后，需要現場施工布線、接線、調試。	短，水表安裝好后，即可遠程調試。
14	軟件是否需要初始化	需要初始化。把用戶的房號與水表表號一一對應輸入抄表軟件。	需要初始化。把用戶的房號與水表表號一一對應輸入抄表軟件。
15	水表是否需要通信費	水表不需要，只是GPRS集中器需要。	每只水表都有一個NB物聯網卡，需要通訊費，出廠時已預交6年的通訊費，到期需要續費。
16	環境等級	B級	B級
17	電磁環境	E1級	E1級
18	外殼防護等級	IP68	IP68
19	水表價格	較低	較高
